JZC350型混凝土搅拌机的上料装置有多种结构形式,给用户的选型带俩了许多便利条件。JZC350混凝土搅拌机由料斗、上料架、提升传动机构、斗底前后滚轮、中间接料斗与水平岔道等组成,其中料斗由斗体、斗底及铰轴构成。
350搅拌机工作原理:①提升投料时,提升传动机构带动钢丝绳通过滑轮牵引料斗沿上料架导轨向上爬行;②当料斗被提升到投料位置时,斗底前滚轮进入水平岔道,而斗体继续上升、迫使斗底与斗体以钦轴为支点分离从而打开料门;③随着斗体的上升,料门逐渐打开,斗体内的物料经中间接料斗不断投入拌筒;④当斗体上升到终点位置时,上行程开关动作,提升传动机构体制运动,料斗停止不动;⑤料斗的下落靠提升机构反向运转而下行至终点时下行程开关动作,料斗停止不动,在整个过程中斗体始终处于水平位置状态。

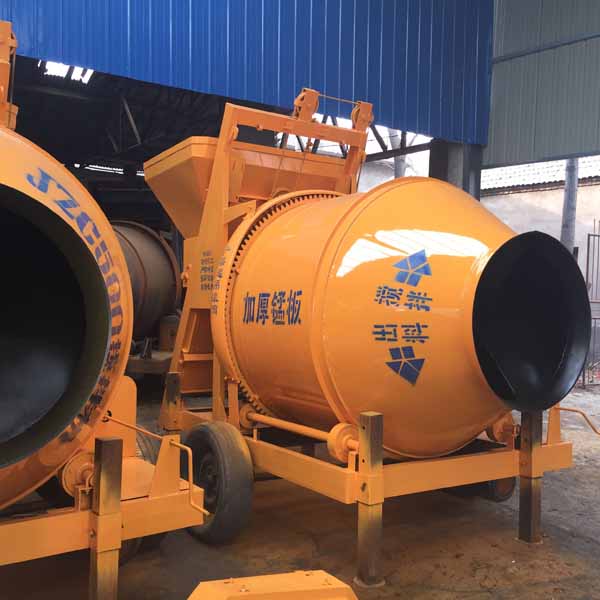

350滚筒搅拌机系JZC350混凝土搅拌机,主要由搅拌筒、进料机构、供水系统等部分组成,本文就这其主要组成部分展开详细介绍,并给出价格选购指导建议。
一、滚筒结构搅拌筒是350滚筒搅拌机的主要工作部件,外形设计为双锥形结构,筒体内部有两对高低叶片,呈交叉布置,分别和拌筒轴线形成一定的夹角;拌筒旋转时,拌筒上附着的叶片使物料实现提升与下落,同时还使物料沿轴来回搅动,从而实现混凝土物料的搅拌。350滚筒搅拌机搅拌周期一般在35~45秒。350滚筒搅拌机是可移动式搅拌机,所以其拌筒由四个托轮支撑,搅拌筒经由电机带动减速箱驱动齿圈旋转。
二、进料机构350滚筒搅拌机进料机构由上料斗、爬梯、接长轨道与落地轨道等系统组成。进料斗的升降及爬翻动作,由齿轮减速箱的输出轴通过轴端的进料离合器和钢丝绳卷筒带动,离合器由手动操纵杆控制。料斗的上极限位置由限位装置,自动脱开离合器。
三、供水系统350滚筒搅拌机供水系统由电机、水泵、调节阀和管路组成。供水系统电机通电后,水泵即可将水直接注入拌筒,并通过调节阀来调节水流量,操作非常简便。
如果您想了解我公司生产的350滚筒搅拌机设备产品,您可以拨打官网24小时免费咨询热线,专业客服工程师会给予您详细的报价信息,并给与专业的选购指导服务。
