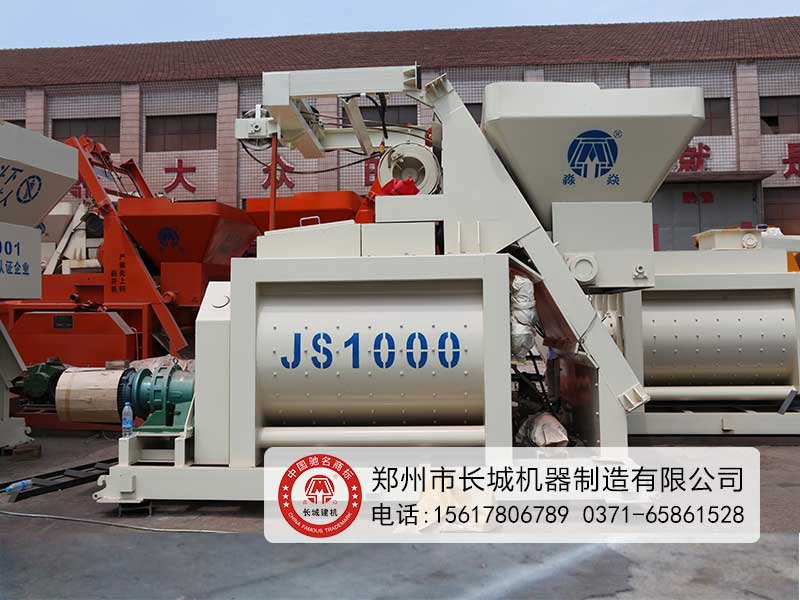

   JS1000双卧轴强制式混凝土搅拌机，适用于大中型施工工地和混凝土预制构件厂，或作为混凝土搅拌站的主机，生产普通混凝土和特殊混凝土以及各种砂浆。它具有搅拌运动强烈、生产率高、搅拌质量好、能耗低等特点，故用途广泛。

一、总体方案的确定

1、设计原则

1)本机搅拌公称容量较大，主要用作混凝土搅拌站的主机，故按固定设计。

2)作为混凝土搅拌站的主机，本机不单独考虑上料机构、卸料门气动系统、供水系统和电气系统。

3)本机在参考国内外资料的基础上，应结合生产厂的实际情况进行设计。

4)本机的设计，应考虑产品标准化、通用化、系列化。

2、传动方案

   传动方案是:每根搅拌轴各由一台18.5kW的电机驱动一台轴式三级齿轮减速器，再驱动套简滚子链传动搅拌轴进行工作。两根搅拌轴通过一对同步齿轮强制保证同速运转。为了保证意外情况下机器的安全，同步齿轮具有10kW的预载能力。

二、主要技术参数的选择

1、公称容量 本机公称容量为1000L，符合国家标准《搅拌机主参数(公称容量)》(GB/T 9142-2000)的规定。

2、叶片国周垃速度 叶片圆周线速度是卧轴式混凝土搅拌机的重要技术参数之一，它的大小对于搅拌效果、搅拌功率、叶片磨损等因素产生不同影响。根据国内外试验资料及计算，确定叶片圆周线速度为1.41m/s。

3、搅拌电机功率 参照国内外搅拌机电机功率的选用，结合国内电机产品系列和传动方案的需要，确定电机功率为2x 18.5kW。

三、部件设计

1、搅拌装置 双卧轴式混凝土搅拌机通过传动两根水平布置反向同速转动的搅拌轴，带动安装其上的搅拌叶片对物料进行拌和作用，合理布置叶片角度，物料不圆周运动，而且有轴向往返窜动，运动剧烈，轨迹复杂，能在较短时间内将物料搅拌均匀。本装置由搅拌轴、搅拌臂、叶片和侧叶片等组成，每根搅拌轴上装有7个搅拌臂，臂外端用螺栓联接着搅拌叶片，可根据磨损情况调整与搅拌筒的轴向、径向间隙。

2、轴端密封和支撑装置 支撑装置主要是支撑搅拌轴正常工作，轴端密封是卧轴式搅拌机的一个重要环节，它保护搅拌轴支撑轴承不受砂浆侵袭，保证整机长期安全运转。轴端密封采用浮动油封原理，这种装置经过其他机型的长期使用，证明具有可靠的密封性能。

3、供油系统 供油系统主要用来抵御砂浆对浮动油封的侵蚀，保证轴端支承装置长期可靠地工作。采用机动油泵，每个搅拌周期向轴端密封供油一次。

JS1000型双卧轴搅拌机作为混凝土搅拌站的配套主机，现巳投放市场，经用户的使用，搅拌混凝土均匀，性能稳定，反响良好。
